KAPASITAS DAN HEAD POMPA

Kapasitas Pompa

Kapasitas pompa adalah banyaknya cairan yang dapat dipindahkan oleh pompa setiap satuan waktu . Dinyatakan dalam satuan volume per satuan waktu, seperti :

• Barel per day (BPD)
• Galon per menit (GPM)
• Cubic meter per hour (m3/hr)

Head Pompa

Head pompa adalah energi per satuan berat yang harus disediakan untuk mengalirkan sejumlah zat cair yang direncanakan sesuai dengan kondisi instalasi pompa, atau tekanan untuk mengalirkan sejumlah zat cair,yang umumnya dinyatakan dalam satuan panjang.

Menurut persamaan Bernauli, ada tiga macam head (energi) fluida dari sistem instalasi aliran, yaitu, energi tekanan, energi kinetik dan energi potensial

Hal ini dapat dinyatakan dengan rumus sebagai berikut :

Karena energi itu kekal, maka bentuk head (tinggi tekan) dapat bervariasi pada penampang yang berbeda. Namun pada kenyataannya selalu ada rugi energi (losses).

Pada kondsi yang berbeda seperti pada gambar di atas maka persamaan Bernoulli adalah sebagai berikut :

1. Head Tekanan

Head tekanan adalah perbedaan head tekanan yang bekerja pada permukaan zat cair pada sisi tekan dengan head tekanan yang bekerja pada permukaan zat cair pada sisi isap.

Head tekanan dapat dinyatakan dengan rumus :

2. Head Kecepatan

Head kecepatan adalah perbedaan antar head kecepatan zat cair pada saluran tekan dengan head kecepatan zat cair pada saluran isap.

Head kecepatan dapat dinyatakan dengan rumus :

3. Head Statis Total

Head statis total adalah perbedaan tinggi antara permukaan zat cair pada sisi tekan dengan permukaan zat cair pada sisi isap.

Head statis total dapat dinyatakan dengan rumus :

Z = Zd - Zs(5)

Dimana  :
Z   :   Head statis total
Zd  :   Head statis pada sisi tekan
Zs   :   Head statis pada sisi isap

Tanda  +   :   Jika permukaan zat cair pada sisi isap lebih rendah dari sumbu pompa (Suction lift).

Tanda  -   :  Jika permukaan zat cair pada sisi isap lebih tinggi dari sumbu pompa (Suction head).

4. Kerugian head (head loss)

Kerugian energi per satuan berat fluida dalam pengaliran cairan dalam sistem perpipaan disebut sebagai kerugian head (head loss).

Head loss terdiri dari :

a. Mayor head loss (mayor losses)

Merupakan kerugian energi sepanjang saluran pipa yang dinyatakan dengan rumus :

Harga f (faktor gesekan) didapat dari diagram Moody (lampiran - 6) sebagai fungsi dari Angka Reynold (Reynolds Number) dan Kekasaran relatif (Relative Roughness  - Îµ/D  ), yang nilainya dapat dilihat pada grafik (lampiran) sebagai fungsi dari nominal diameter pipa dan kekasaran permukaan dalam pipa (e) yang tergantung dari jenis material pipa.

Sedangkan besarnya Reynolds Number dapat dihitung dengan rumus :



b. Minor head loss (minor losses)

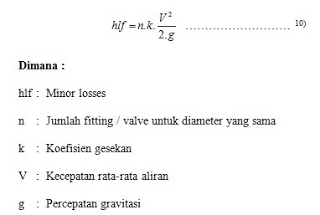

Merupakan kerugian head pada fitting dan valve yang terdapat sepanjang sistem perpipaan. Dapat dicari dengan menggunakan Rumus :

Dalam menghitung kerugian pada fitting dan valve dapat menggunakan tabel pada lampiran 4. Besaran ini menyatakan kerugian pada fitting dan valve dalam ukuran panjang ekivalen dari pipa lurus.

c. Total Losses

Total losses merupakan kerugian total sistem perpipaan, yaitu :
